實驗?zāi)康模?/h4>

◆ 本標準所涉及的主要干擾源是來自9kHz~80MHz頻率范圍射頻發射機產生的電磁場。該電磁場會作用于電氣、電子設備的電源線、通信線和接口電纜等連接線路上，這些連接引線的長度則可能與干擾頻率的幾個波長相當，因此，這些引線就變成被動天線，接受外界電磁場的感應，引線電纜就可以通過傳導方式耦合外界干擾到設備內部（以射頻電壓和電流所形成的近場電磁干擾到設備內部）對設備產生干擾。從而影響設備的正常運行。所以，本標準的目的主要是建立一個評估射頻場感應的傳導干擾抗擾度性能的公共參考，為有關產品的專業技術委員會或用戶和制造商提供一個基本參考。

符合標準：

◆ IEC61000-4-6/ GB T17626.6，CISPR 24/ GB T17618，CISPR 14-2/ GB 4343.2，IEC61547/ GB T18595

試驗等級

◆ 在9kHz~150kHz頻率范圍內，對來自射頻發射機的電磁場所引起的感應干擾不要求測量。

◆ 在150kHz~80kHz頻率范圍內，對來自射頻發射機的電磁場所引起的感應干擾的抗擾度試驗應根據設備和電纜安裝時所處電磁環境按下面表格選擇相應的試驗等級。

◆ 對總尺寸小于0.4m，并且沒有傳導電纜（如電源線、信號線或地線）的設備，標準規定不需要進行此項試驗。比如采用電池供電的設備，當他與大地或其他任何設備沒有連接，并且不在充電時使用，則不需要做此項實驗，但設備在充電期間也要使用，則必須做此項實驗。

◆ 標準中規定頻率范圍為150kHz~80MHz，但實際測試的頻率范圍可根據受試設備的情況分析后確定，當受試設備尺寸比較小時，試驗頻率可以擴展到230MHz。

頻率范圍150kHz~80MHz試驗等級

◆ 1類：低電平輻射環境。無線電電臺/電視臺位于大于1km的距離上的典型電平和低功率發射接收機的典型電平。

◆ 2類：中等電磁輻射環境。用在設備鄰近的低功率便攜式發射接收機（典型額定值小于1W）。典型的商業環境。

◆ 3類：嚴酷電磁發射環境。用于相對靠近設備，但距離小于1m的手提式發射接收機（≥2W）。用在靠近設備的高功率廣播發射機和可能靠近工、科、醫設備。典型的工業環境。

◆ ×類：×是由協商或產品規范和產品標準規定的開放等級。

實驗方法

◆ 對于低頻（150kHz-80MHz/230MHz）的射頻信號，由于其波長比EUT尺寸要長得多，EUT的互連電纜（包括電源線和電纜線）比EUT本身更容易成為天線而接受電磁場，因此射頻抗擾度試驗的低頻部分，采用傳導測試方式更直接。針對不同類型的電纜，可選4種注入方式：

　　◆ CDN注入：適合于電源線以及常用電纜。

　　◆ 電磁鉗注入：如果無法使用CDN，可以使用電磁鉗。電磁鉗是一種夾鉗式注入設備，常用于測試非屏蔽的多根電纜。

　　◆ 電流鉗注入：如果無法使用CDN，而且被測試電纜的長度很短，就需要使用電流鉗。

　　◆ 直接注入法：通過100Ω電阻直接注入到同軸電纜的屏蔽層上。

實驗配置

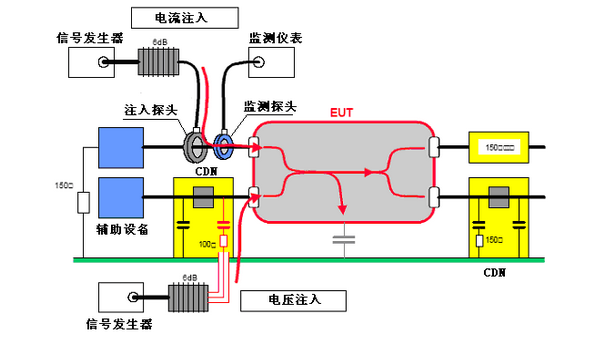

                             典型的實驗配置

測試設備

◆ 信號發生器

①能覆蓋9kHz~230MHz的頻段范圍，具備幅度和調制功能，能手動或自動掃描，掃描點的駐留時間以及測試的頻率-步長可以編程控制。

②具備幅度調制功能（內調制或外調制），調制度80%±5%，調制頻率為1kHz±10%的正弦波

③信號發生器輸出阻抗為50Ω

④信號發生器任何雜散譜線應至少比載波電平低15dB

⑤輸出電平足夠高，能覆蓋試驗電平

◆6dB固定衰減器

①減小從功率放大器到網絡的失配

②具有足夠額定功率

◆ 耦合和去耦裝置

①將干擾信號很好地耦合到與受試設備相連的各種類型的電纜上；

②防止施加給受試設備的射頻干擾電壓影響不被測試的其他裝置、設備或系統的其他電路。

③提供穩定的信號源阻抗。

◆ 鉗注入裝置

鉗注入方式特別適合于對多芯電纜的試驗。鉗注入方式中，耦合和去耦合功能是分開的，鉗注入僅僅提供耦合，去耦功能是建立在輔助設備上的，也就是說輔助設備是耦合去耦合裝置的一部分。其中鉗注入裝置包括：

①電流鉗

②電磁鉗
