概述

◆ 只要有電源線的產品都會涉及到傳導發射測試，包括許多直流供電產品，另外，信號/控制線在不少標準中也有傳導發射的要求，通常用傳到發射的限值（兩者有相互轉換關系）來表示，燈具中的插入損耗測試（直接用dB表示）也屬于傳導測試范疇。

測試標準：

◆ 有CISPR22（ITE），EN55022,GB9254CISPR14-1（家電和工具），EN55014-1,GB4343，CISPR13（AV），EN55013,GB13837，CISPR15（燈具），EN55015，GB17743，CISPR11（ISM），EN55011，EN61326，EN60601-1-2，EN301489，PART 15，PART 18

測試儀器：

◆ 接收機、LISN（線路阻抗穩定網絡，或叫AMN人工電源網絡）、模擬手、被動電壓探頭、電流探頭（與電流探頭配合使用的CDN，容性電壓探頭）、DIA（斷續干擾分析儀，用于測試CISPR14-1中的斷續干擾）、測插入損耗的一整套設備等。當然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他輔助設備需要遵循CISPR16-1-2的要求。

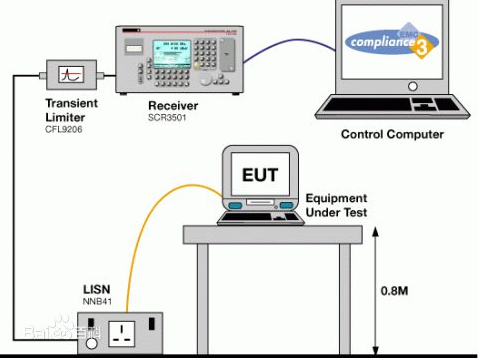

測試布置：

◆ 分臺式與落地式

◆ 臺式設備離LISN 80cm，離接地平板40cm（這里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地內墻）

◆ 落地式設備離接地平板距離隨不同標準有不同的偏差允許：CISPR14-1,15里面是10cm+/-25%，CISPR 13里面是up to 12mm，CISPR 22里面是up to 15cm,CISPR 11里沒有明確距離，只說了需要與接地板用絕緣材料隔開。

◆ 輔助設備的布置也隨測試標準的不同有出入，CISPR22中輔助設備離主設備10cm，相互之間的互聯線至少離接地平板40cm。手持II類設備需要包模擬手。CISPR15中自鎮流熒光燈需要罩在一個輔助錐形金屬罩里。

測試頻段：

◆ 大多是150kHz-30MHz，CISPR15是例外（傳導發射9kHz-30MHz，插入損耗150kHz-1,605kHz）。

◆ 傳導發射測試限值：隨不同標準，不同的產品分類（Group 1/2,Class A/B）而限值不同。
