◆ SKS-8/20沖擊特性測試儀主要用于評估TVS等鉗位元件在電流沖擊狀態下的耐受能力和伏安特性。本儀器可以產生峰值為1~500A的8/20μS波形沖擊電流，輸出電壓可高達1000V。
◆ 本儀器內置耦合退耦網絡CDN，便于模擬被測元件加載條件下的沖擊電流耐受能力。
◆ 主要用于檢測浪涌保護元件性能。
◆ 內置耦合退耦網絡（選配）；
◆ 內置波形檢測衰減器，可以直接用示波器觀察（選配）；
◆ 內置放電峰值電壓檢測電路，可自動預測鉗位元件動作電壓；
◆ 內置放電峰值電流檢測電路，可自動補償被測元件壓降；
◆ 內置軟件記錄放電峰值電壓電流，獲得被測元件在沖擊電流條件下的伏安特性；
◆ 智能型程控高壓電源，內置高壓過壓、過流、短路保護；
◆ 精度高、充電快、移動終端（手機）控制、操作方便。
| 參數 | 額定值 |
|---|---|
沖擊波形發生器標準 | IEC 61000-4-5 |
開路輸出電壓范圍 | 2~1000V ±10％ |
脈沖電壓波前時間 | 1.2μs ±30％，可定制慢前沿 |
脈沖電壓半峰值時間 | 50μs ±20％ |
短路輸出電流范圍 | 1A ~500A |
脈沖電流波前時間 | 8μs ±20％ |
脈沖電流半峰值時間 | 20μs ±20％ |
發生器源阻抗 | 2Ω（12Ω及其他阻抗可選） |
輸出極性 | 正、負 |
浪涌發生次數 | 1-9999次 |
耦合退耦網絡 | 2、電容/電感； 2、電容/二極管； 3、二極管/電感； 4、二極管/二極管 |
沖擊間隔時間 | 3-9999s |
系統電源 | AC220±10％，50/60Hz |
使用環境 | 溫度：15°C－35°C相對濕度10%－75% |
外形尺寸 | 寬470mm×高260mm×深500mm |
整機重量 | 約10kg |
◆ 1、1.2/50s、8/20s浪涌波形發生部份等效電路
◆ 2、開路電壓波形
◆ 前沿時間：T1=1.67T=1.2s30%
◆ 半峰時間：T2=50s20%
◆ 3、短路電流波形
◆ 前沿時間：T1=1.25T=8s20%
◆ 半峰時間：T2=20s20%
◆ 1、500A電流波形圖
前沿圖

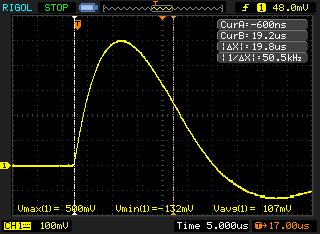

半寬圖
| 參數對照表 | ||
|---|---|---|
| 標準參數 | 實測參數 | |
前沿 | 8s 20% | 7.5 s |
半寬值 | 20s ±20% | 19.8 s |
峰值 | 500A±10% | 500A（衰減比：1000:1） |
◆ 2、1000V脈沖電壓波形圖
前沿圖

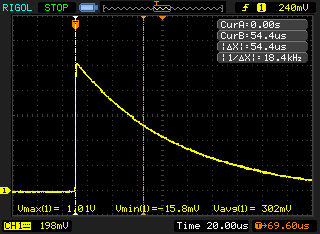

半寬圖
| 參數對照表 | ||
|---|---|---|
| 標準參數 | 實測參數 | |
前沿 | 1.2s 30% | 1.06s |
半寬值 | 50s ±20% | 54.4 |
峰值 | 1000V±10% | 1010V（衰減比：1000:1） |
