浪涌/振鈴波組合發生器SKS-512S

簡介

◆ 由于電源和控制開關切換時(或雷擊所引發)產生的瞬變現象，在電力線、控制線和信號線上產生振鈴波干擾,為此在家用、商業用及工業用電力和電子設備的抗擾度性能評價建立一個共同準則。智能型振鈴波模擬器滿足GB/T17626.12IEC61000-4-12和ANSI C62.41/45要求。全自動雷擊浪涌發生器用于評估設備電源線和內部連接線在經受來自開關切換及自然界雷擊所引起高能量瞬變干擾時的性能提供一個共同依據。雷擊浪涌/振鈴波綜合發生器可提供兩種測試波形的輸出。

應用領域：

◆ 工業控制、家電、醫療電子、通訊電子、元器件、自動化控制等……

技術特點

◆ 7寸觸摸LCD界面，功能豐富，操作方便，軟件易升級

◆ 用戶可編程測試程序，多達1000組記憶

振鈴波模擬器優點

◆ 超大LCD屏顯示，內置計算機控制，操作簡單

◆ 主開關采用進口開關，確保波形穩定，可比性強，壽命長

◆ 程控高壓電源，電壓穩定精度高,電壓電流內部監測

◆ 正或負自動切換，試驗時正負極性可以交替切換

◆ 浪涌注入相位角度0-360°自由設定

雷擊浪涌發生器技術特點

◆ 7寸觸摸LCD界面，功能豐富，操作方便，軟件易升級

◆ 用戶可編程測試程序，多達1000組記憶

◆ 內置浪涌電壓、電流監測，實時獲得擊穿電壓、電流

◆ 浪涌電壓、電流波形可通過外接示波器實時監測

◆ 內置單相10A電源網絡，網絡、主機2合1，小型化設計

◆ EUT輸出自帶高強度面板插座，試品連接更方便、可靠

◆ 內置EUT工作電壓、電流監測，過壓、過流保護

◆ 智能型程控高壓電源，內置高壓過壓、過流、短路保護

◆ 浪涌輸出智能檢測，電壓錯誤、無輸出警告

◆ 具有自診斷功能，智能判斷高壓、浪涌輸出異常

技術指標

開路電壓振蕩頻率（1/T）		100kHz±10%
開路輸出電壓（PK1）		（250V~3500V）±10%
開路電壓波形前沿（T1）（10%~90%）		PK1處0.5μs±30%
開路電壓衰減率		40%<（PK2）/（PK1）<110%
		40%<（PK3）/（PK2）<80%
		40%<（PK4）/（PK3）<80%
短路電流波前沿（T2）（10%~90%）		1s~99s
3500V時，短路電流（PK1）		12Ω時，292A±10%
3500V時，短路電流（PK1）		30Ω時，117A±10%
相鄰脈沖間隔時間		自由設定0－360°，分辨率1°
脈沖次數		1~9999次
輸出方式		自動正負極性切換或交替
輸出阻抗		12Ω，30Ω
相位注入方式		異步或者同步（0°~360°）
外置試品耦合/去耦網絡		選配三相雷擊浪涌發生器的耦合去耦網絡

雷擊浪涌模塊技術參數

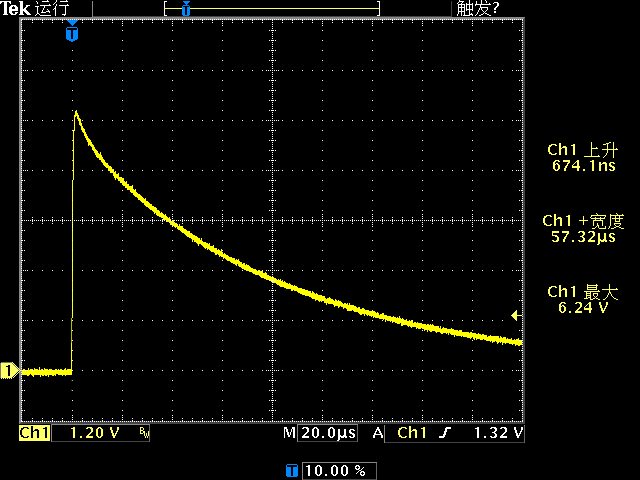

開路輸出電壓		0.1－6kV ±5％
波前時間		1.2μs ±30％
脈沖半峰值時間		50μs ±20％

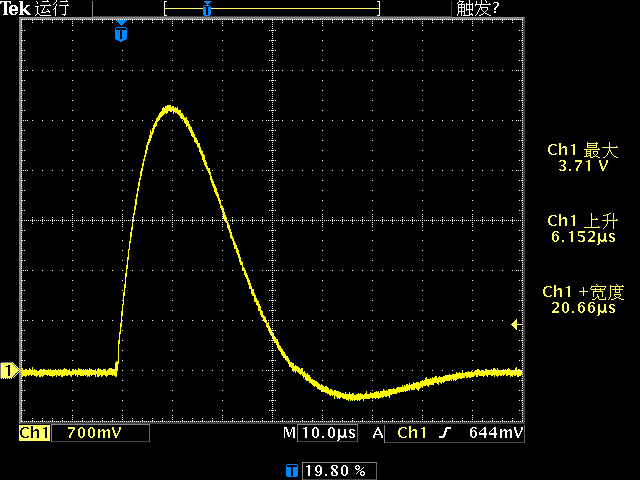

短路輸出電流		3kA（Max） ±5％
波前時間		8μs ±20％
脈沖半峰值時間		20μs ±20％
輸出極性		正、負，正負循環，正負交替，先正后負，先負后正
輸出阻抗		2Ω±10％
浪涌觸發模式		同步或異步；
浪涌注入相位		自由設定0－360°，分辨率1°
浪涌觸發方式		自動或手動，可單次觸發
浪涌發生次數		1-9999次
可編程測試程序		內置IEC標準及用戶自定義程序，多達1000組
浪涌間隔時間		10-9999s
內置浪涌電壓監測衰減比率		1000:1
內置浪涌電流監測衰減比率		1000:1
測量精度		優于5％
浪涌峰值電壓、電流顯示		LCD同步顯示
浪涌電壓、電流監測輸出		BNC同軸端子，≥1MΩ
EUT電壓、電流監測參數		LCD實時顯示：交流電壓、電流，功率、頻率
內置網絡容量		交流：單相300V，10A（Max），50/60Hz
		直流：300V，10A（Max）
內置網絡耦合方式		線－線（L-N）
		線－地（L-PE，N-PE，L+N-PE）
內置網絡耦合器件	線－線	18μF電容
	線－地	10Ω電阻＋9μF電容
外置試品耦合/去耦網絡		選配三相雷擊浪涌發生器的耦合去耦網絡
使用環境		溫度：15°C－35°C相對濕度10%－75%
系統電源		AC220±10％，50/60Hz，約300W
外形尺寸		寬470mm×高260mm×深500mm
整機重量		約30kg
