◆ 全自動雷擊浪涌發生器SKS-0510T用于評估設備電源線和內部連接線在經受來自開關切換及自然界雷擊所引起高能量瞬變干擾時的性能提供一個共同依據。
◆ 性能完全滿足IEC61000-4-5和GB/T17626.5標準的要求。
◆ 工業控制、家電、醫療電子、通訊電子、元器件、自動化控制等……
◆ 7寸觸摸LCD界面，功能豐富，操作方便，軟件易升級
◆ 用戶可編程測試程序，多達1000組記憶
◆ 內置浪涌電壓、電流監測，實時獲得擊穿電壓、電流
◆ 內置EUT工作電壓、電流監測，過壓、過流保護
◆ 智能型程控高壓電源，內置高壓過壓、過流、短路保護
◆ 浪涌輸出智能檢測，電壓錯誤、無輸出警告
◆ 具有自診斷功能，智能判斷高壓、浪涌輸出異常
開路輸出電壓 | 0.1－10kV ±5％（可定制高達30kV） | ||
波前時間 | 1.2μs ±30％ | ||
脈沖半峰值時間 | 50μs ±20％ | ||
短路輸出電流 | 5kA(Max) ±5％ | ||
波前時間 | 8μs ±20％ | ||
脈沖半峰值時間 | 20μs ±20％ | ||
輸出極性 | 正、負，正負循環，正負交替，先正后負，先負后正 | ||
輸出阻抗 | 2Ω、500Ω±10％ | ||
浪涌觸發模式 | 同步或異步； | ||
浪涌注入相位 | 自由設定0－360°，分辨率1° | ||
浪涌觸發方式 | 自動或手動，可單次觸發 | ||
浪涌發生次數 | 1-9999次 | ||
可編程測試程序 | 內置IEC標準及用戶自定義程序，多達1000組 | ||
浪涌間隔時間 | 30-9999s | ||
內置網絡容量 | 三相380V，20A， | ||
內置網絡耦合方式 | 線－線（L1-N,L2-N,L3-N） | ||
| 線－地（L1-PE,L2-PE,L3-PE,N-PE） | |||
內置網絡耦合器件 | 線－線 | 18μF電容 | |
| 線－地 | 10Ω電阻＋9μF電容 | ||
使用環境 | 溫度：15°C－35°C相對濕度10%－75% | ||
系統電源 | AC220±10％，50/60Hz， | ||
◆ 1、1.2/50s、8/20s浪涌波形發生部份等效電路
◆ 2、開路電壓波形
◆ 前沿時間：T1=1.67T=1.2s30%
◆ 半峰時間：T2=50s20%
◆ 3、短路電流波形
◆ 前沿時間：T1=1.25T=8s20%
◆ 半峰時間：T2=20s20%

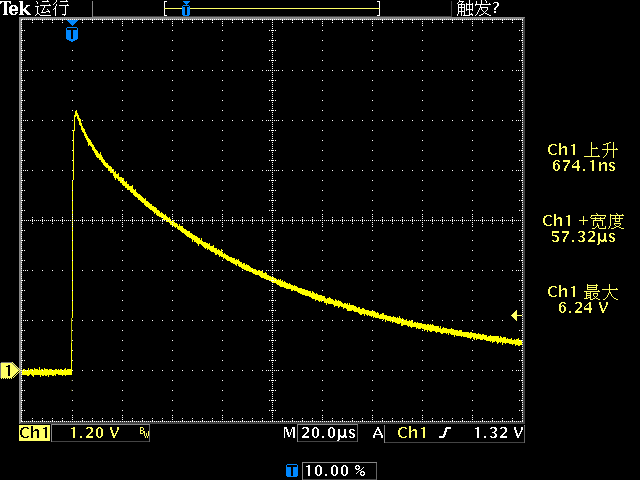

6kV開路電壓輸出波形圖（1000:1）

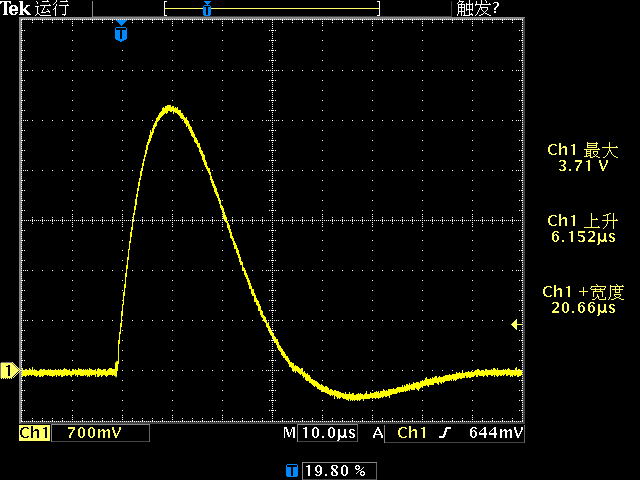

6kV短路電流輸出波形圖（780:1）
